Dans ce projet on va voir comment allumer une led sans programmation et avec programmation. Dans les deux exemples vous aurez besoin d’une résistance afin de limiter le courant dans votre LED.

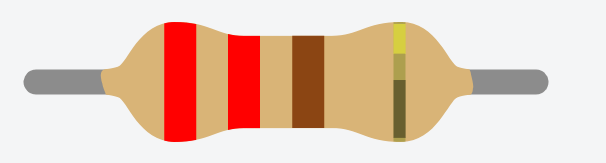

Nous utiliserons une résistance 220 ohms qui conviendra si votre LED est branché en 3.3V ou 5V.

Dans quel sens brancher sa LED ?

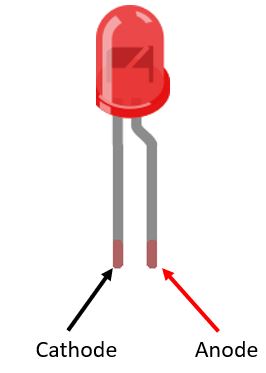

La led ne peut pas se brancher dans n’importe quel sens : La broche la plus longue ou recourbé appelé Anode doit se brancher sur la borne + de votre carte Arduino.

A l’inverse, la cathode qui est la patte droite ou la plus courte se branche sur le GND de votre carte Arduino.

Allumer LED

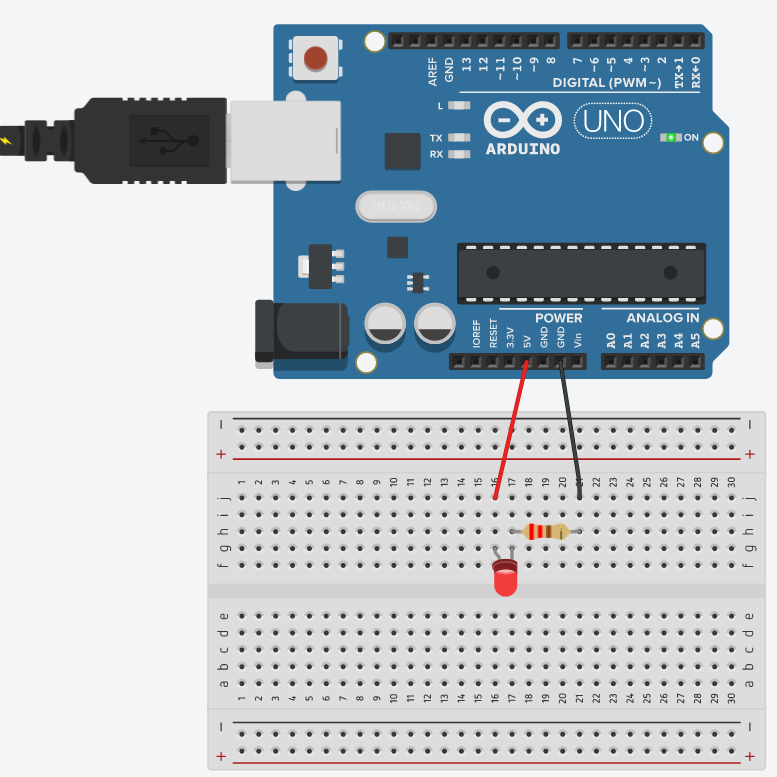

Ici on va voir comment allumer une LED rouge sans programmation, en branchant celle-ci à la broche 5V ou 3.3V de la carte Arduino et à la masse de celle-ci :

Voici le résultat sur tinkercad :

Programmer LED

On va maintenant voir comment programmer votre LED, pour la faire clignoter par exemple. Voici l’image du circuit :





int LED=7; // la broche ou est branche notre led
void setup()
{
  pinMode(LED, OUTPUT); // On declare la led en sortie
}

void loop()
{
  digitalWrite(LED, HIGH); // On allume la led
}

Voici le résultat sur tinkercad :
