Une diode électroluminescente, plus communément appelée LED, est un composant qui émet de la lumière lorsqu’un courant électrique la traverse.

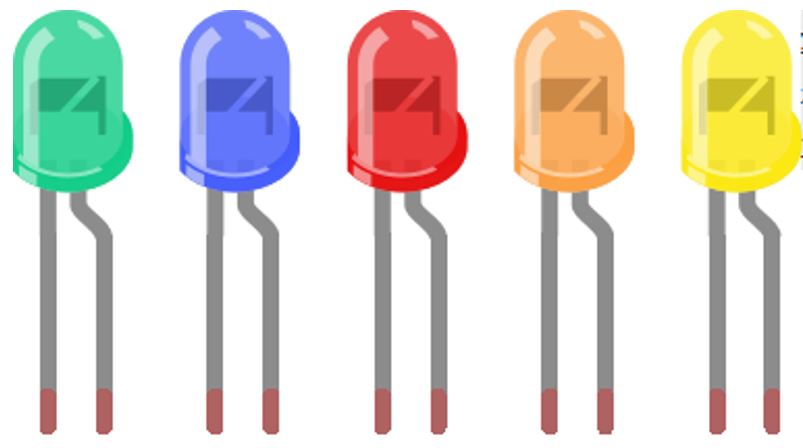

Aujourd’hui, il existe une grande variété de LEDs, disponibles dans différentes couleurs (rouge, vert, bleu, jaune, blanche), ainsi que des LEDs multicolores, comme les LEDs RGB, qui peuvent afficher une combinaison de rouge, vert et bleu.

La LED permet au courant de circuler uniquement dans un sens, c’est-à-dire de l’anode vers la cathode. Le sens opposé, où le courant ne peut pas passer, est appelé le sens bloquant.

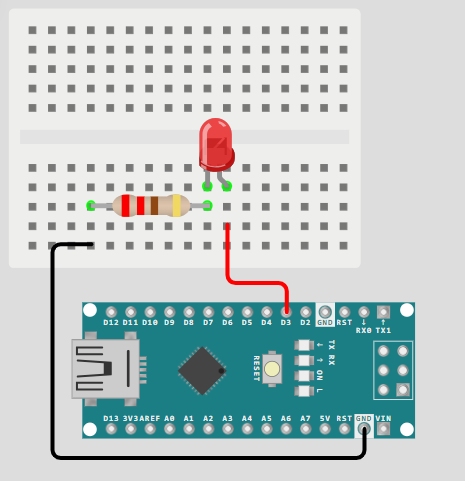

Pour ce schéma électronique vous aurez besoin d’une résistance 220 ohms, d’une LED et d’une Breadboard :

// Définir le numéro de la broche à laquelle la LED est connectée
const int ledPin = 3;  // Broche D3 pour la LED intégrée

void setup() {
  // Initialiser la broche LED comme une sortie
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // Allumer la LED (mettre la broche en HIGH)
  digitalWrite(ledPin, HIGH);

  // Attendre pendant 1 seconde (1000 millisecondes)
  delay(1000);

  // Éteindre la LED (mettre la broche en LOW)
  digitalWrite(ledPin, LOW);

  // Attendre encore 1 seconde
  delay(1000);
}
