Introduction

Une diode électroluminescente, ou LED est un composant capable d’émettre de la lumière lorsqu’il est parcouru par un courant électrique.

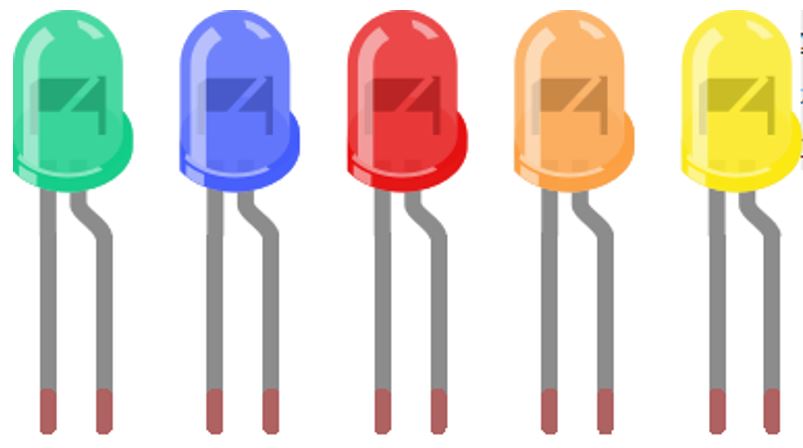

ll existe aujourd’hui des LEDS de différentes couleurs (rouge, vert, bleu, jaune, blanche) et même des LEDS pouvant afficher plusieurs couleurs : rouge, bleu et vert comme les LEDS RGB.



La LED ne laisse passer le courant que dans un seul sens (de l’anode vers la cathode). L’autre sens s’appelle le sens bloquant.

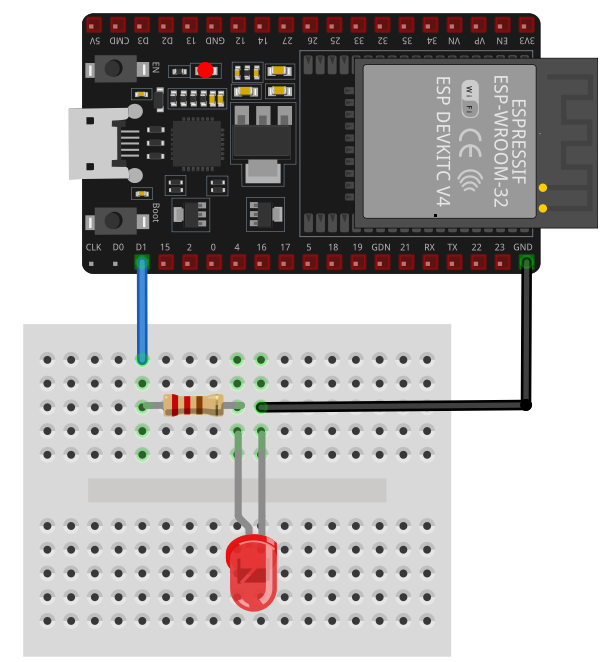

Voici le branchement de la led sur la carte ESP32 :

// Définir le numéro de la broche GPIO1
const int ledPin = 1;

void setup() {
  // Initialiser la broche GPIO1 comme une sortie
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // Allumer la LED
  digitalWrite(ledPin, HIGH);
  // Attendre pendant 1000 millisecondes (1 seconde)
  delay(1000);

  // Éteindre la LED
  digitalWrite(ledPin, LOW);
  // Attendre pendant 1000 millisecondes (1 seconde)
  delay(1000);
}
