Introduction

Dans cette leçon, vous allez apprendre à utiliser un afficheur à 64 LED de type MAX7219 avec une carte Arduino UNO. Grâce au contrôleur intégré au module, la communication avec la carte Arduino est simplifiée : seulement trois broches sont nécessaires pour piloter l’ensemble de l’afficheur.

Ce type de module permet de réduire considérablement le nombre de connexions tout en offrant un contrôle efficace et précis des LED, ce qui le rend idéal pour les projets d’affichage.

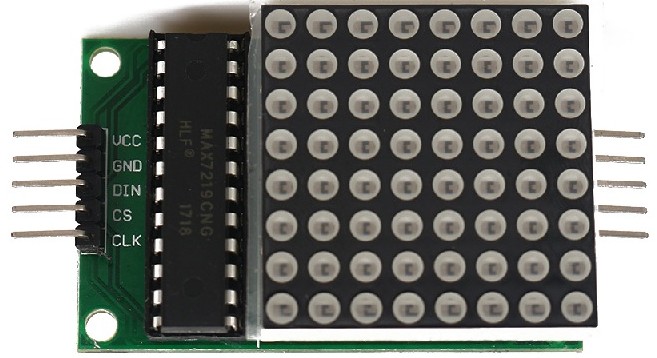

Le module MAX7219 est une matrice de LED 8×8 associée à un circuit intégré MAX7219. Ce composant est un pilote (driver) à cathode commune capable de contrôler jusqu’à 64 LED. Il peut également être utilisé pour piloter des afficheurs à 7 segments ou des bargraphes.

Dans ce projet, la carte Arduino communique en série avec le module MAX7219, qui se charge de la gestion de l’allumage des LED, du multiplexage et de la limitation du courant. Cela permet de simplifier la programmation et d’optimiser les performances du système.

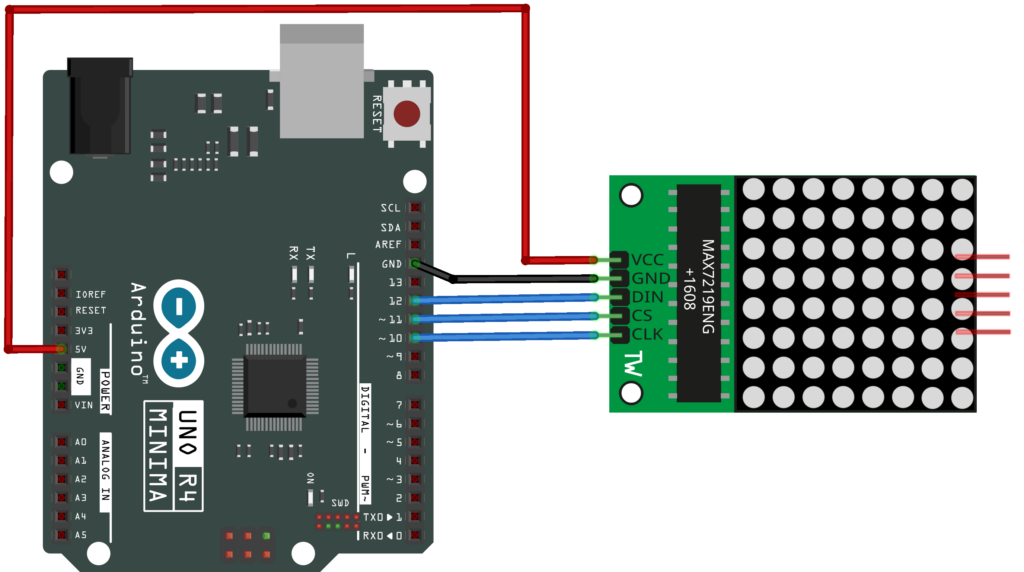

Schéma du circuit

Programme du projet

Pour ce projet, nous utiliserons la bibliothèque LedControl, qui facilitera le contrôle de notre panneau de LED.
Pour l’installer, référez-vous à notre cours sur les bibliothèques.

#include "LedControl.h"

LedControl lc = LedControl(12, 10, 11, 1);

unsigned long delai1 = 500;
unsigned long delai2 = 50;

void setup() {
  lc.shutdown(0, false);

  /* Régler la luminosité à une valeur moyenne */
  lc.setIntensity(0, 8);

  /* Effacer l'afficheur */
  lc.clearDisplay(0);
}

/*
  Cette fonction affiche le mot "Arduino" sur la matrice,
  lettre par lettre.
  (Il faut au moins une matrice 5x7 pour voir les caractères)
*/
void ecrireArduinoSurMatrice() {
  /* Données binaires pour chaque lettre */
  byte a[5] = {B01111110, B10001000, B10001000, B10001000, B01111110};
  byte r[5] = {B00010000, B00100000, B00100000, B00010000, B00111110};
  byte d[5] = {B11111110, B00010010, B00100010, B00100010, B00011100};
  byte u[5] = {B00111110, B00000100, B00000010, B00000010, B00111100};
  byte i[5] = {B00000000, B00000010, B10111110, B00100010, B00000000};
  byte n[5] = {B00011110, B00100000, B00100000, B00010000, B00111110};
  byte o[5] = {B00011100, B00100010, B00100010, B00100010, B00011100};

  /* Affichage des lettres une par une avec un petit délai */
  byte* lettres[] = {a, r, d, u, i, n, o};

  for(int l = 0; l < 7; l++) {
    for(int ligne = 0; ligne < 5; ligne++) {
      lc.setRow(0, ligne, lettres[l][ligne]);
    }
    delay(delai1);
  }

  /* Effacer la matrice après affichage */
  for(int ligne = 0; ligne < 5; ligne++) {
    lc.setRow(0, ligne, 0);
  }
  delay(delai1);
}

/*
  Cette fonction allume des LED en lignes.
  Le motif se répète sur chaque ligne et clignote autant de fois que le numéro de ligne.
*/
void lignes() {
  for(int ligne = 0; ligne < 8; ligne++) {
    delay(delai2);
    lc.setRow(0, ligne, B10100000);
    delay(delai2);
    lc.setRow(0, ligne, 0);

    for(int i = 0; i < ligne; i++) {
      delay(delai2);
      lc.setRow(0, ligne, B10100000);
      delay(delai2);
      lc.setRow(0, ligne, 0);
    }
  }
}

/*
  Cette fonction allume des LED en colonnes.
  Le motif se répète sur chaque colonne et clignote autant de fois que le numéro de colonne.
*/
void colonnes() {
  for(int col = 0; col < 8; col++) {
    delay(delai2);
    lc.setColumn(0, col, B00100000);
    delay(delai2);
    lc.setColumn(0, col, 0);

    for(int i = 0; i < col; i++) {
      delay(delai2);
      lc.setColumn(0, col, B00100000);
      delay(delai2);
      lc.setColumn(0, col, 0);
    }
  }
}

/*
  Cette fonction allume chaque LED de la matrice.
  Chaque LED clignote en fonction de la colonne.
*/
void uneParUne() {
  for(int ligne = 0; ligne < 8; ligne++) {
    for(int col = 0; col < 8; col++) {
      delay(delai2);
      lc.setLed(0, ligne, col, true);
      delay(delai2);

      for(int i = 0; i < col; i++) {
        lc.setLed(0, ligne, col, false);
        delay(delai2);
        lc.setLed(0, ligne, col, true);
        delay(delai2);
      }
    }
  }
}

void loop() {
  ecrireArduinoSurMatrice();
  lignes();
  colonnes();
  uneParUne();
}
