Introduction

Dans ce projet  on explore la mesure de la pression atmosphérique à l’aide d’une carte Arduino et d’un capteur de pression (MPX4115A). L’objectif principal est d’apprendre à lire et interpréter les valeurs de pression fournies par le capteur.

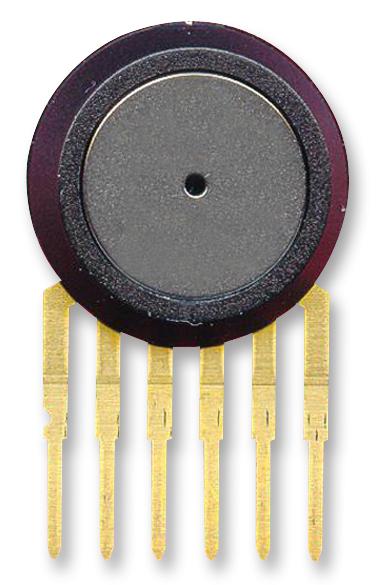

Le MPX4115A est un capteur de pression absolue conçu pour mesurer la pression de l’air. C’est un composant analogique compact qui fournit une tension proportionnelle à la pression exercée sur lui, ce qui le rend adapté à des projets avec microcontrôleurs comme Arduino.

Composants nécessaires

  • 1 Arduino Uno
  • 1 planche de prototypage
  • 1 capteur de pression
  • 3 fils

Schéma du circuit

Programme du circuit

void setup() {
  Serial.begin(9600);
}

void loop() {
  float PressionAnalogique;
  float PressionkPa;

  PressionAnalogique = float(analogRead(A0));
  PressionkPa = ((PressionAnalogique / 1024) + 0.095) / 0.009;

  Serial.println();
  Serial.print("Pression : ");
  Serial.print(PressionkPa);
  Serial.print(" kPa");

  delay(1000);
}
